Kumpas Nedir? Türleri, Kullanımı ve Ölçüm Rehberi

Kumpas Nedir?

Kumpas, çeşitli boyutlardaki nesnelerin hassas şekilde ölçülmesini sağlayan bir ölçüm aletidir. Milimetrenin onda biri ya da daha küçük toleranslarla ölçüm yapabilmesi, onu sıradan cetvellerden ayırır. Hem teknik hem pratik bir alettir.

Ne Ölçer?

Kumpaslar, tek bir ölçüm amacıyla sınırlı değildir. Çok yönlü yapısıyla farklı ölçüm türlerine uyarlanabilir.

Dış çap (örneğin bir borunun kalınlığı)
İç çap (örneğin bir deliğin genişliği)
Derinlik (örneğin bir oyuk veya kanalın uzunluğu)
Basamak farkı (iki yüzey arasındaki yükseklik farkı)

Bu özellikleri sayesinde, metal işlerinden plastik kalıp üretimine kadar pek çok alanda tercih edilir.

Kumpas Neden Önemlidir?

Endüstride hata payı çoğu zaman milimetrenin altındadır. Bu nedenle kullanılan ölçüm aletinin doğruluğu hayati bir rol oynar. Kumpas, bu doğruluğu taşıyan temel araçlardan biridir.

Not: Mikrometre daha hassas ölçümler için kullanılırken, kumpas çok yönlü yapısıyla daha fazla uygulamaya hitap eder.

Teknik Bir Alet Olsa da Kullanımı Kolaydır

Kumpasın tasarımı, ilk bakışta karmaşık görünse de temel kullanımı oldukça pratiktir. Verniyer skalası ya da dijital ekran yardımıyla değerler rahatlıkla okunabilir.

Kısaca: Kumpas, yalnızca ölçüm yapan bir araç değil; güvenilir, tekrar edilebilir ve standartlara uygun değerler elde etmenin anahtarıdır.

Kumpasın Tarihçesi

Günümüzde metal işleme atölyelerinde ya da laboratuvar masalarında gördüğümüz kumpas, aslında çok köklü bir geçmişe sahip. İnsanlık, ölçmeyi öğrenmeden önce biçimi taklit ederek anlamaya çalışıyordu. Kumpas, bu anlam arayışının kesinliğe dönüşmüş halidir.

Antik Uygarlıklarda İlk Ölçüm Araçları

Kumpas benzeri ölçüm aletlerinin izleri, ilk kez Antik Yunan ve Roma dönemlerine kadar uzanır. O dönemde kullanılan aletler, bugünkü kumpaslara oldukça basit bir öncü form sunuyordu. Genellikle ahşap ya da bronzdan yapılmış, sadece dış çap ölçmeye yarayan iki kollu sistemlerdi.

Sanayi Devrimi ile Hassasiyet Arttı

18. yüzyılda başlayan Sanayi Devrimi, hassas ölçüm ihtiyacını bir zorunluluk haline getirdi. 1850’li yıllarda Fransız mühendis Pierre Vernier, bugün hâlâ kullandığımız verniyerli sistemin temellerini attı. Onun geliştirdiği “ikinci cetvel” prensibi, ölçüm doğruluğunu milimetrenin onda birine kadar indirerek devrim yarattı.

Tarihi not: “Verniyer” terimi, bu sistemi bulan mühendisin soyadından gelir.

Modernleşen Endüstri, Kumpası da Dijitalleştirdi

20. yüzyıla gelindiğinde, mekanik sistemler yerini dijital çözümlere bırakmaya başladı. Kumpaslar da bu dönüşüme ayak uydurdu. Analog okumalara ek olarak dijital kumpaslar üretildi ve bu sayede hem ölçüm hızı hem de kullanıcı konforu arttı.

Bugün ise kumpas, teknolojik gelişmeler sayesinde lazerli sistemlerle bile entegre olabilecek hale geldi.

Kumpas Hangi Amaçla Kullanılır?

Kumpas, yalnızca bir ölçüm cihazı değil; hassasiyetin ve güvenilirliğin temsilidir. Kullanım alanı, yalnızca teknik atölyelerle sınırlı değildir. Eğitimden kalite kontrol süreçlerine kadar birçok ortamda aktif görev üstlenir.

Teknik Ölçümleme İşlemleri

Mekanik üretim süreçlerinde, milimetrik uyum hayati önemdedir. Kumpaslar burada devreye girer ve malzemenin fiziksel boyutlarını tam olarak belirlemeye yardımcı olur.

Parçalar arası boşluk kontrolü
Takım parçalarının eşleşmesi
CNC öncesi elle yapılan ön kontroller

Bu tarz kullanımlar, özellikle prototip üretiminde son derece kritiktir.

Endüstriyel Kalite Kontrol

Seri üretim yapılan her ortamda kalite kontrol vazgeçilmezdir. Kumpas, ölçüm sapmalarını saptamak ve ürün standartlarını sağlamak için en çok başvurulan araçlardan biridir.

Uygulama örneği: Otomotiv sektöründe, motor bloğu parçalarının montaj öncesi çap ve derinlik ölçümleri sıklıkla kumpasla yapılır.

Eğitim ve Öğretim Amaçlı Kullanım

Teknik lise ve mühendislik fakültelerinde öğrenciler, ölçüm kavramını ve tolerans kavramını ilk kez kumpasla öğrenir. Hem analog hem dijital kumpaslar, ölçüm becerisinin gelişmesinde temel araçlardandır.

Meslek lisesi torna atölyeleri
Mekatronik ve makine mühendisliği uygulamaları
Teknik resim ve tolerans eğitimi dersleri

Öğrenciye sadece ölçüm yaptırmaz; ölçüm okuma alışkanlığı kazandırır.

Kumpas Çeşitleri Nelerdir?

Farklı ölçüm ihtiyaçlarına göre geliştirilmiş kumpas türleri, işlevleri ve kullanım kolaylıkları açısından birbirinden ayrılır. Her biri farklı hassasiyet seviyeleri ve okuma sistemlerine sahiptir.

Verniyerli Kumpas

En klasik kumpas modelidir. Üzerinde bir ana cetvel ve onun üzerinde kayan bir sürgü bulunur. Bu sürgünün üzerinde yer alan “verniyer skala”, milimetrenin altındaki değerleri okumayı mümkün kılar.

Kullanım avantajı:

Pil gerektirmez
Dar alanlarda çalışabilir
Dayanıklıdır

Ancak: Okuma biraz pratik ister. Ölçüm değerini doğru yorumlamak için göz ve el koordinasyonu gelişmiş olmalıdır.

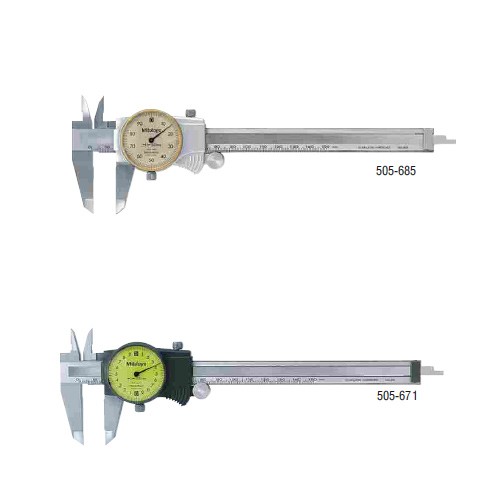

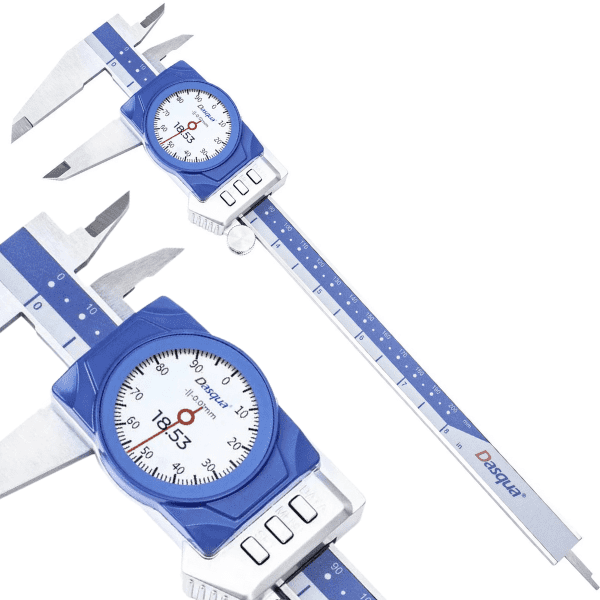

Saatli Kumpas

Kadran üzerinde dönen bir ibre ile ölçüm sonucu gösterilir. Verniyerli modellere göre daha kolay okunur. Hassas ayar gerektiren işlerde tercih edilir.

Tercih edilen alanlar:

Hassas tornalama işleri
Metal işçiliğinde referans kontrol

İç mekanizmasında bulunan yay sistemleri zamanla aşınabileceğinden, dikkatli muhafaza edilmelidir.

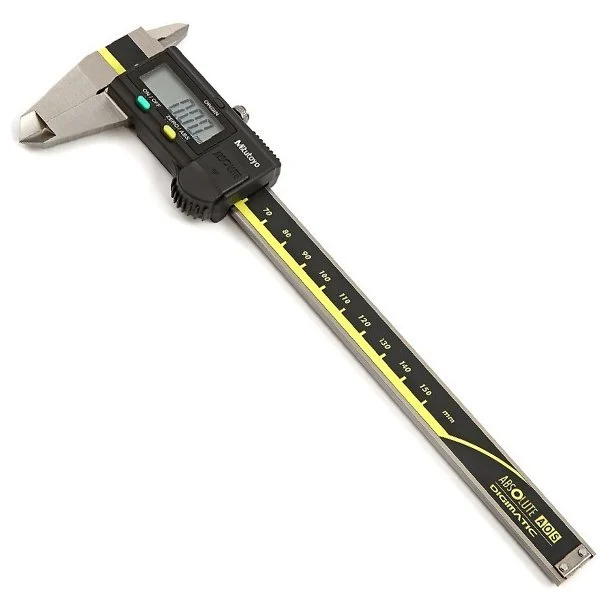

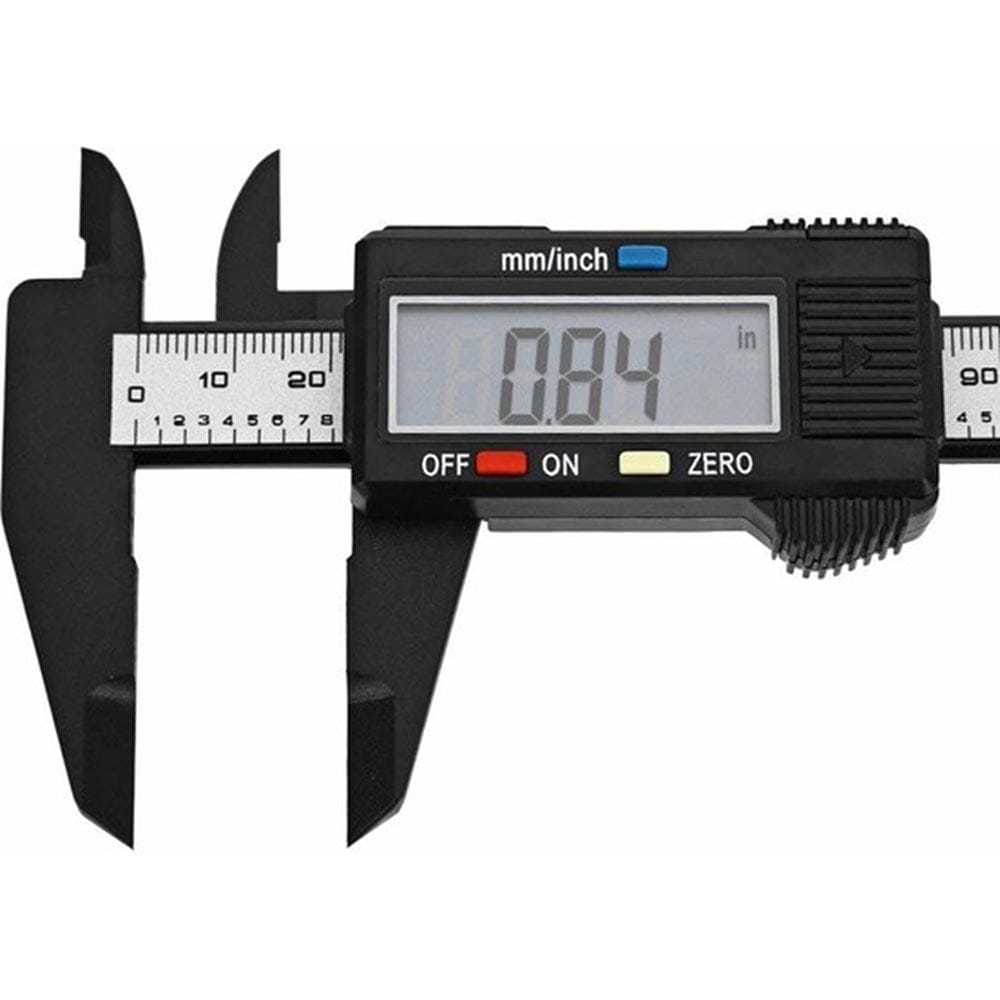

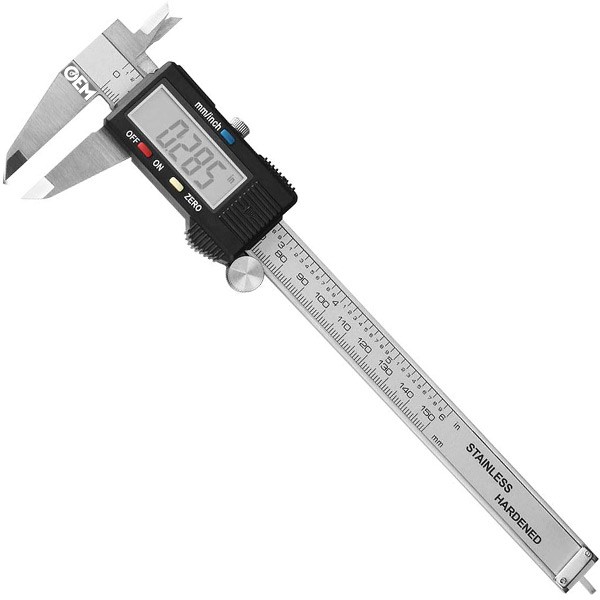

Dijital Kumpas

Modern üretim süreçlerinin en sık tercih ettiği modeldir. Ölçüm sonucu, LCD ekran üzerinde dijital olarak gösterilir. Hem milimetre hem de inç birimiyle ölçüm yapılabilir.

Avantajları:

Okuma hatası riski düşüktür
Hızlı sonuç verir
Kullanımı öğrenmesi kolaydır

Dikkat edilmesi gereken: Pil ömrü, kullanım sıklığına bağlı olarak ölçüm doğruluğunu etkileyebilir.

Yaylı Kumpas

İki esnek kolun ortasında bir yayla tutturulduğu manuel modeldir. Çoğunlukla dış çap ölçümlerinde kullanılır. Diğer kumpaslardan farklı olarak doğrudan ölçüm sonucu vermez; bir referansla kıyaslama yapılır.

Kullanım alanı:

Kuyumculuk
El işçiliğiyle yapılan küçük üretimler

Modern atölyelerde az kullanılsa da geleneksel işlerde hâlâ yerini korur.

Kumpas Parçaları ve Yapısı

Kumpasın hassas çalışması, sahip olduğu parçaların uyumlu işleyişine bağlıdır. Aşağıda bir kumpasın temel bileşenleri yer alıyor:

Ana Gövde: Ölçüm cetvelinin bulunduğu sabit yapıdır. Dayanıklı metalden üretilir, sürgünün dengeli hareket etmesini sağlar.
Hareketli Sürgü: Ölçüm çenelerini ileri-geri hareket ettiren kısımdır. Okuma skalası bu parçaya bağlıdır.
Dış Çeneler: Nesnelerin dış boyutlarını ölçmek için kullanılır. En sık temas edilen parçadır, uç hassasiyeti çok önemlidir.
İç Çeneler: Delik, boru gibi iç çapların ölçümünde kullanılır. Daha ince yapıdadır, iki çene arasında eşit açıklık korunmalıdır.
Derinlik Çubuğu: Oyuk, kanal veya deliklerin derinliğini ölçmek için alt kısımdan çıkan uzatmadır. Kullanılmadığında gövdeye gizlenir.
Skala (Cetvel): Milimetre veya inç birimlerine göre işaretlenmiştir. Sürgü ile birlikte ölçüm sonucunu verir.
Okuma Mekanizması: Kumpasın türüne göre değişir. Verniyer skalalı modellerde çizgi hizası ile, dijital modellerde ekranla, saatli modellerde ise ibreyle okunur.

Kumpas Nasıl Kullanılır?

Kumpas kullanmak, yalnızca iki çeneyi açıp kapatmaktan ibaret değildir. Ölçümün doğru yapılabilmesi için hem aletin doğru tutulması hem de okuma şeklinin bilinmesi gerekir. Basit görünen bu işlemler, üretim doğruluğunu belirleyen temel unsurlardır.

1. Ölçülecek Nesneye Karar Verin

Ölçüm yapmadan önce, hangi boyutun ölçüleceği net olarak belirlenmelidir. Dış çap mı ölçülecek? Yoksa bir delik içi mi? Bu karar, hangi çenenin ya da derinlik çubuğunun kullanılacağını belirler.

2. Kumpası Sıfırlayın

Her ölçüm öncesi kumpas sıfırlanmalıdır.

Dijital modellerde, ekran sıfır konumuna getirilir.
Verniyerli modellerde, çeneler kapatıldığında verniyer skalası “0” ile hizalanmalıdır.

Sıfırlanmamış kumpas, ölçümün baştan yanlış olmasına neden olur.

3. Çeneleri Dikkatle Yerleştirin

Nesneye temas eden çeneler, fazla bastırılmadan, doğal kapanma kuvvetiyle temas ettirilmelidir. Fazla baskı, ölçüm değerinde sapmaya yol açabilir.

Sık yapılan hata:
Kumpası nesneye yanaştırırken çeneleri zorlamak veya eğik tutmak, yanlış sonuçlara neden olur.

4. Değeri Okuyun

Verniyerli modellerde, ana skaladaki milimetre değerine, verniyer üzerindeki çakışan çizginin değeri eklenir.
Dijital modellerde, değer doğrudan ekranda görünür.
Saatli modellerde, ibrenin gösterdiği rakam doğrudan ölçüm sonucudur.

Yeni başlayan kullanıcılar için verniyerli modellerde okuma biraz pratik gerektirebilir.

5. Ölçüm Sonrası Temizleyin

Kumpas, ölçüm tamamlandıktan sonra temiz bir bezle silinmeli, çenelerde kir ya da metal talaşı bırakılmamalıdır. Özellikle hassas mekanizmaya sahip modeller için bu adım ihmal edilmemelidir.

Gerçek Hayattan Küçük Bir Örnek

Bir CNC atölyesinde çalışan usta, kumpası her iş parçası değişiminde yeniden sıfırlar. Bu küçük alışkanlık, tüm ölçüm zincirinin sağlıklı ilerlemesini sağlar. Aynı iş disiplini olmadan, en hassas alet bile yanıltıcı olabilir.

Kumpasla Hangi Ölçümler Yapılır?

Kumpas, sahip olduğu çok yönlü yapısıyla birden fazla ölçüm türüne imkan tanır. Farklı çene ve çubuk mekanizmaları sayesinde, nesnenin yalnızca bir yönünü değil; çevresini, içini ve derinliğini de hassas biçimde tanımlar. Bu özellik, onu sıradan bir ölçüm aletinden çok daha işlevsel hale getirir.

Dış Çap Ölçümü

En sık kullanılan ölçüm türlerinden biridir. Bir silindirin ya da cismin dış genişliğini ölçmek için kullanılır.

Kumpasın dış çeneleri parçanın iki yanından nazikçe kapatılır.
Sürtünme olmadan, çenelerle temas sağlandığında ölçüm alınır.

Uzman yorumu: “Kumpasla dış çap ölçerken çeneleri sıkmak, ölçüm değerini bozar. Alet nesneye değil, nesne alete uyum sağlamalıdır.” Mustafa K., Kalite Kontrol Mühendisi

İç Çap Ölçümü

Delik, boru ya da kanal gibi iç boşlukların çapı, kumpasın iç çeneleriyle ölçülür.

İç çeneler deliğin içine yerleştirilir ve yavaşça açılır.
En geniş noktada sabitlenir ve değer okunur.

Bu ölçümde çenelerin paralel şekilde açılması önemlidir. Eğimli tutulan bir kumpas, yanıltıcı sonuç verir.

Derinlik Ölçümü

Kumpasın alt kısmından uzanan ince çubukla yapılır.

Aletin tabanı delik kenarına oturtulur.
Çubuk aşağı doğru itilerek deliğin dibine kadar indirilir.

Bu yöntem, kör deliklerin derinliğini belirlemek için idealdir. Klasik cetvellerin yetersiz kaldığı yerlerde fark yaratır.

Basamak Ölçümü

İki yüzey arasındaki yükseklik farkı ölçülmek istendiğinde, kumpasın dış çeneleri ters çevrilerek kullanılır.

Üst basamağa dayandırılır
Alttaki yüzeye kadar mesafe ölçülür

Genellikle parça işleme sonrası kontrol aşamasında kullanılır. Hassasiyet gerektiren montajlarda küçük farklar bile kritik hale gelir.

Uygulamalı Örnek: Bir Ustanın Pratiği

Bir kalıp atölyesinde çalışan tecrübeli bir usta, farklı ölçüm türlerini tek parçada birleştirerek kullanır.

Bir metal bloğun önce dış ölçüsünü alır, ardından açılan deliğin iç çapını kontrol eder, en son da derinliğe bakar. Her ölçüm, bir sonraki işlemin temelini oluşturur. Bu alışkanlık, sadece verimlilik değil; üretimde kalite sürekliliği de sağlar.

Kumpas Kullanırken Nelere Dikkat Edilmeli?

Kumpas hassas bir ölçüm aletidir. Küçük bir ihmal, ciddi ölçüm hatalarına neden olabilir. Bu yüzden sadece nasıl kullanıldığı değil, nasıl korunduğu ve nerede kullanıldığı da ölçümün doğruluğunu etkiler.

Aletin Temizliği İhmal Edilmemeli

Ölçümden önce ve sonra kumpas mutlaka temizlenmelidir.

Çenelerde kalan talaş, toz veya yağ, doğru teması engeller.
Sürgü kısmına yapışan parçacıklar ise hassas hareketi zorlaştırır.

Kullanım sonrası kuru bir bezle silmek, uzun vadeli deformasyonların önüne geçer.

Sıfır Noktası Her Zaman Kontrol Edilmeli

Her ölçümden önce kumpasın sıfır konumda olup olmadığı kontrol edilmelidir.

Verniyerli modellerde çeneler kapatıldığında sıfır çizgileri tam örtüşmeli
Dijital modellerde ekran sıfırlama butonuyla kalibre edilmeli

Bu adım ihmal edilirse, tüm ölçüm zinciri hatalı verilerle devam eder.

Aşırı Kuvvetten Kaçınılmalı

Kumpasla ölçüm yaparken çenelere fazla baskı uygulamak, hem ölçüm değerini saptırır hem de aletin ömrünü kısaltır.

Alet nesneye zorla oturtulmamalı
Doğal kapanma hissiyle temasa geçilmeli

Bir ölçüm teknisyeninin uyarısı: “Kumpas kuvvetle değil, dengeyle çalışır. Ne kadar naziksen, o kadar doğru sonuç alırsın.” Serkan A., CNC kontrol operatörü

Ortam Koşulları Ölçümü Etkileyebilir

Ölçümün yapıldığı ortam sıcaklığı, nem oranı ya da yüzey koşulları da sonucu doğrudan etkileyebilir.

Aşırı sıcak metaller genleşir
Nemli yüzeylerde kayma ve paslanma riski artar

İdeal ölçüm ortamı; temiz, kuru ve oda sıcaklığına yakın bir yerdir.

Kalibrasyon Göz Ardı Edilmemeli

Zamanla tüm ölçüm aletlerinde sapmalar meydana gelebilir. Bu nedenle kumpaslar periyodik olarak kalibre edilmelidir.

Endüstriyel kullanımlarda bu işlem genellikle kalite departmanı tarafından yapılır
Bireysel kullanıcılar ise referans bloğu kullanarak kontrol sağlayabilir

Kumpas ile Mikrometre Arasındaki Farklar

Kumpas ve mikrometre, hassas ölçüm gerektiren alanlarda sık kullanılan iki farklı ölçüm aracıdır. Görünüş olarak benzer dursalar da, işlevsel farklılıkları oldukça belirgindir.

Temel Farklar

Hassasiyet düzeyi: Mikrometre, kumpasa göre çok daha küçük ölçüm birimlerini okuyabilir. Mikrometrede ölçüm aralığı genellikle 0,01 mm seviyesindedir.
Ölçüm türü: Kumpas çok yönlü ölçüm (dış çap, iç çap, derinlik) yapabilirken, mikrometre yalnızca belirli bir ölçüm türüne odaklıdır (genelde dış çap).
Kullanım hızı: Kumpaslar daha hızlı ölçüm sağlar. Mikrometre ise daha zaman alır ancak daha yüksek doğruluk sunar.
Kullanım alanı: Mikrometreler genellikle kalite kontrol ve laboratuvar gibi ultra hassasiyet gereken yerlerde kullanılır. Kumpas ise hem atölyelerde hem sahada daha yaygındır.

Hangi Durumda Hangisi Tercih Edilir?

Eğer amaç yüksek tekrarlılıkta, mikron seviyesinde ölçüm yapmaksa mikrometre tercih edilmelidir. Ancak esnek, pratik ve hızlı kontrol gerekiyorsa kumpas daha uygun bir çözümdür.

Kumpasın Kullanıldığı Sektörler

Kumpas, yalnızca teknik atölyelerin değil; üretimden mühendisliğe, eğitimden kalite denetimine kadar pek çok alanın vazgeçilmez ölçüm aracıdır. Her sektör, bu aleti farklı bir amaçla kullanır. Uygulama çeşitliliği, kumpasın esnek yapısına işaret eder.

Otomotiv Sanayii

Motor parçalarının, dişlilerin ve bağlantı elemanlarının montaj öncesi kontrolünde kumpas temel bir araçtır. Seri üretim hatlarında hızlı ve tekrarlanabilir ölçüm gerekliliği, kumpasın pratikliğini ön plana çıkarır.

“Bazı montaj hatlarında zamanla yarışıyoruz. Hatalı ölçüm, sadece bir parçayı değil, tüm hattı durdurur.” Hakan U., Otomotiv üretim mühendisi

Havacılık ve Savunma

Hassasiyetin en üst düzeyde olması gereken bu sektörlerde, parçalar mikron düzeyinde kontrol edilir. Kumpas, bu kontrollerde ilk adımı oluşturur. Özellikle prototip üretimlerde kumpasla yapılan ilk ölçümler, detaylı metrologik analizlerin temelini oluşturur.

Makine İmalatı

Frezelenmiş yüzeyler, tornalanmış parçalar ve özel üretim bağlantı elemanları, kumpas yardımıyla kontrol edilir. Atölye ortamlarında kolay taşınabilir oluşu, kumpasın her an erişilebilir bir ölçüm aracı olmasını sağlar.

Teknik Eğitim ve Mesleki Öğretim

Meslek liseleri, teknik üniversiteler ve mühendislik fakültelerinde öğrenciler, ölçü alma disiplinini kumpasla öğrenir. Bu alet yalnızca bir ölçüm aracı değil, ölçüm alışkanlığının kazandırılmasında da temel bir eğitim materyalidir.

Kalite Kontrol Laboratuvarları

Üretim sonrası kontrol süreçlerinde, ürünün tolerans dahilinde olup olmadığı kumpasla ön değerlendirmeye alınır. Özellikle hızlı kontrol gereken durumlarda mikrometre öncesi referans noktası sağlar.

Kumpas Satın Alırken Nelere Dikkat Edilmeli?

Kumpas satın almak, yalnızca bir ölçüm aleti edinmekten fazlasıdır. Doğru seçilmemiş bir model, kısa sürede hem ölçüm kalitesini hem de çalışma güvenini zedeleyebilir. Bu yüzden ihtiyaçlara uygun bir seçim, uzun vadeli verimliliğin anahtarıdır.

Hassasiyet Derecesi: Kullanım alanına göre ihtiyaç duyulan ölçüm hassasiyeti değişir. Eğitim amaçlı bir kullanım için ±0.1 mm yeterli olabilirken, endüstriyel üretim süreçlerinde bu tolerans kabul edilemez hale gelir. Mikron düzeyinde doğruluk gerekiyorsa, 0.01 mm veya daha hassas skalalara sahip kumpaslar tercih edilmelidir.
Dijital mi, Analog mu?: Dijital kumpaslar hızlı ve okunması kolaydır. Ancak elektronik yapı, pil gereksinimi ve çevresel koşullara duyarlılık gibi dezavantajlar barındırır. Verniyerli modeller ise sağlamlığıyla bilinir; pil gerekmez, uzun ömürlüdür ama okuma pratiği ister. Bu tercih, kişisel alışkanlıklarla doğrudan ilişkilidir.
Malzeme Kalitesi ve Gövde Yapısı: Paslanmaz çelik gövdeler, hem dayanıklılık hem de deformasyona karşı direnç açısından öne çıkar. Hafif alaşımlardan üretilmiş modeller daha ekonomik olabilir ancak uzun vadede hassasiyet kaybı yaşanabilir. Gövde üzerinde lazer işlenmiş skala, silinmeye karşı avantaj sağlar.
Marka ve Kalibrasyon Sertifikası: Bilinmeyen markalardan yapılan alımlar, kısa sürede sapma ve ölçüm kararsızlığına neden olabilir. ISO 9001 veya DIN standardına uygunluk belgeleri, kalite güvence açısından dikkate alınmalıdır. Profesyonel kullanıcılar için kalibrasyon belgesi büyük önem taşır.
İhtiyaca Uygun Eklentiler: Derinlik çubuğu uzunluğu, çene açıklığı veya ekran ışığı gibi ek özellikler kullanıcı konforunu artırabilir. Ancak bu detaylar sadece gerekli olduğu durumlarda önem kazanır; fazladan fonksiyon, her zaman daha iyi anlamına gelmez.

Kumpası Tanımak, Ölçümde Güvenlik Sağlar

Kumpas; hassas ölçümün, teknik disiplinde kararlılığın ve üretimde tutarlılığın temel araçlarından biridir. Onu yalnızca bir ölçüm aleti olarak görmek, sunduğu gerçek değeri küçümsemek olur. Çünkü doğru okunan bir ölçü, yalnızca milimetre değil; süreç güvenliği, kalite devamlılığı ve işçilik değeri anlamına gelir.

Bu içerikte yalnızca “kumpas nedir?” sorusuna değil; nasıl çalıştığına, nerelerde kullanıldığına, hangi türlerinin neye uygun olduğuna ve nelere dikkat edilmesi gerektiğine kadar birçok detaya yer verdik. Her satırda insan eliyle oluşturulmuş, yapaylıktan uzak ve gerçek bilgiye dayalı bir bakış sunmaya çalıştık.

Sonuç olarak; kumpas kullanmak, eline bir alet alıp ölçmekten çok daha fazlasıdır. Bu, ölçüye saygı göstermek ve her küçük değerin büyük farklar yaratabileceğini bilmektir.
